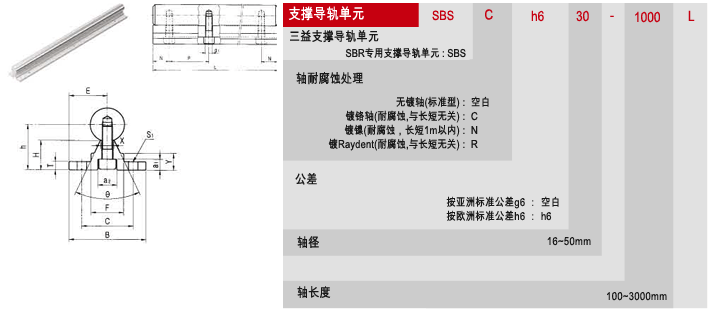

型号 | 轴径 | E | h | B | H | T | F | X | Y | C | θ |
|
|
|
| 重量 (kgf/m) | 最大长度 (mm) | P | NXNH | ||||||||||||||||||||
500 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 3000 | |||||||||||||||||||||||||||
SBS16 | 16 | 20 | 25 | 40 | 17.79 | 5 | 18.5 | 8 | 11.7 | 30 | 80 | 5.5 | 6 | 9.5 | 5.5 | 2.56 | 3000 | 150 | 25×3 | 75×3 | 100×4 | 50×6 | 75×7 | 25×9 | 50×10 | 75×11 | 25×13 | 50×14 | 75×15 | 25×17 | 75×19 | ||||||||
SBS20 | 20 | 22.5 | 27 | 45 | 17.72 | 5 | 19 | 8 | 10 | 30 | 50 | 5.5 | 6.5 | 11 | 6.6 | 3.50 | 3000 | 150 | 25×3 | 75×3 | 100×4 | 50×6 | 75×7 | 25×9 | 50×10 | 75×11 | 25×13 | 50×14 | 75×15 | 25×17 | 75×19 | ||||||||
SBS25 | 25 | 27.5 | 33 | 55 | 21.13 | 6 | 21.5 | 8 | 12 | 35 | 50 | 6.6 | 6.5 | 11 | 6.6 | 5.30 | 3000 | 200 | 50×2 | 100×2 | 100×3 | 100×4 | 100×5 | 100×6 | 100×7 | 75×11 | 25×13 | 50×14 | 75×15 | 25×17 | 75×19 | ||||||||
SBS30 | 30 | 30 | 37 | 60 | 22.85 | 7 | 26.5 | 10.3 | 13 | 40 | 50 | 6.6 | 8.5 | 14 | 9 | 7.38 | 3000 | 200 | 50×2 | 100×2 | 100×3 | 100×4 | 100×5 | 100×6 | 100×7 | 75×11 | 25×13 | 50×14 | 75×15 | 25×17 | 75×19 | ||||||||
SBS35 | 35 | 32.5 | 43 | 65 | 26.62 | 8 | 28 | 13 | 15.5 | 45 | 50 | 9 | 8.5 | 14 | 9 | 9.68 | 3000 | 200 | 50×2 | 100×2 | 100×3 | 100×4 | 100×5 | 100×6 | 100×7 | 75×11 | 25×13 | 50×14 | 75×15 | 25×17 | 75×19 | ||||||||
SBS40 | 40 | 37.5 | 48 | 75 | 29.43 | 9 | 38 | 16 | 17 | 55 | 50 | 9 | 8.5 | 14 | 9 | 12.69 | 3000 | 200 | 50×2 | 100×2 | 100×3 | 100×4 | 100×5 | 100×6 | 100×7 | 75×11 | 25×13 | 50×14 | 75×15 | 25×17 | 75×19 | ||||||||
SBS50 | 50 | 47.5 | 62 | 95 | 38.79 | 11 | 45 | 20 | 21 | 70 | 50 | 11 | 12.5 | 19 | 11 | 20.46 | 3000 | 200 | 50×2 | 100×2 | 100×3 | 100×4 | 100×5 | 100×6 | 100×7 | 75×11 | 25×13 | 50×14 | 75×15 | 25×17 | 75×19 |
注1) 按轴的长度N可以有不一样的尺寸 2) NH(Number of Holes) : 开槽的数量 3) 生产时需要P和N长度 |
